南方RTK应用于中卫-贵阳联络线(渝黔段)及支线管道工程
中卫-贵阳联络线(渝黔段)为贵州段干线,本段干线在贵州省境内总体呈南北走向,管道介质流向由北向南,长约356km。以中山、沟谷地貌为主,沿线地形地质条件复杂,山势陡峭,是贵州段的重难点段;黔南以低中山、丘陵和宽谷盆地为主,地形复杂。
测绘工作内容:
(1)基本控制测量;
(2)管道线路带状地形测量;
(3)中线桩、固定桩测设;
(4)穿跨越地形测量;
(5)站场地形、阀室测量等。
执行技术依据:
(1)GB/T50539-2009《油气输送管道工程测量规范》;
(2)GB50026-2007《工程测量规范》;
(3)GB/T20257.1-2007《国家1:500、1:1000、1:2000地形图图式》;
(4)GB/T14912-2005《1:5001:10001:2000外业数字测图技术规程》;
(5)GB/T18314-2009《全球定位系统(GPS)测量规范》等。
技术要求与作业要点:
(1)平面系统:平面坐标系统:1980年西安坐标系,按6度分带。
(2)高程系统:1985国家高程基准。
(3)本项目控制部分其首级控制采用GPS静态网测量方法,以不低于GPSD级精度要求,高程采用全站仪三角高程测量,以不低于五等水准高程精度;图根控制采用GPSRTK方式或全站仪电磁波导线方式测量。
(4)地形测量采用电子平板测图,现场成图;局部困难地区采用GPSRTK方式进行野外数据采集,并在野外绘制草图,进行数据编码。内业资料整理按要求执行统一的标准,各种表格、文档文件格式和断面图、地形图规格严格按照相应的规范和测量分包技术要求执行。

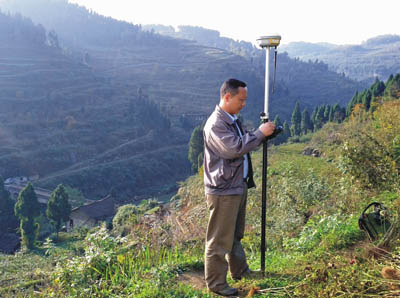

目前期47km管线的外业测绘工作已经结束,完成质量良好;第2期站场、阀室、隧道测量,目前测绘工作正在进行中。作业中使用了4台套南方S82RTK。
